铣削加工刀具

KM252S　超细颗粒的硬质合金，涂层添加特殊耐高温元素，TiAlSiN 涂层，提供卓越的耐热性能，适用于不锈钢、耐热钢精铣加工。

KM353S　细颗粒的硬质合金，AlTiN 涂层，提供优异的耐磨性，适用于通用铣削加工。

KM453S　高强度基体，AlTiN 涂层，提供卓越的耐磨性，适用于不锈钢、耐热钢粗铣加工。

KD154U　高硬度基体，CVD 涂层，适用于铸铁铣削加工。
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
数量
-
+
库存:
0
所属分类
返回列表
1
资质文件 服务保障
产品描述
参数

FM45SN-SERIES

刀片外形 型号 尺寸 (Dimension)mm 牌号
IC S BS RE ARmax KM 252S KM 353S KM 453S KD 154U
SNMU1305ANTR 13 6.2 3 0.8 6   ●   ●
SNMU1305ANTR-PR 13 6.2 3 0.8 6     ●
SNMU1305ANTR-PF 13 6.2 3 0.8 6 ●
SNHU1606ADTR 16.35 7.45 2.84 0.8 7.15   ●   ●
SNHU1606ADTR-PR 16.35 7.45 2.84 0.8 7.15     ●
SNHU1606ADTR-PF 16.35 7.45 2.84 0.8 7.15 ●



刀具型号 基本尺寸 齿数 接口形式
刃口直径 刀盘外径 接口尺寸 最大切深 刀盘高度
FM45SN- 450A22R-13-KT 50 47.65 22 6 41.2 4 A
663A22R-13-KT 63 60.65 22 6 41.2 6 A
780B27R-13-KT 80 77.65 27 6 51.2 7 B
8100B32R-13-KT 100 97.65 32 6 51.2 8 B
680B27R-16-KT 80 93.1 27 7.15 50 6 B
7100B32R-16-KT 100 114.6 32 7.15 50 7 B
8125C40R-16-KT 125 139.8 40 7.15 63 8 C
10160C40R-16-KT 160 174.8 40 7.15 63 10 C
12200C60R-16-KT 200 214 60 7.15 63 12 C

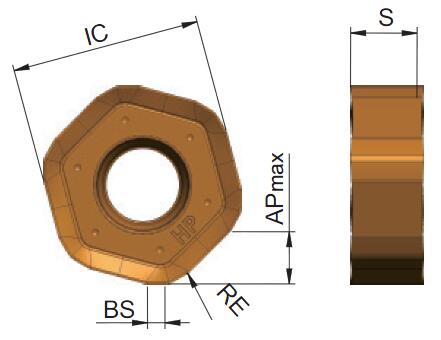

FM45HN-SERIES



刀片外形 型号 尺寸 (Dimension)mm 牌号
IC S BS RE ARmax KM 252S KM 353S KM 453S KD 154U
HNPJ070412ANSN-HP 12.7 4.41 1.5 0.5 3.5     ● ●
HNPJ070412ANSN-PM 12.7 4.41 1.5 0.5 3.5 ● ●
HNPJ070412ANSN-MF 12.7 4.41 1.5 0.5 3.5 ●
HNPJ0905ANSN-HP 15.88 5.46 1.9 1 4.5     ● ●
HNPJ0905ANSN-PM 15.88 5.46 1.9 1 4.5 ● ●
HNPJ1107ANSN-HP 22.3 7.39 2.65 1.4 5.5       ●
HNPJ1107ANSN-PM 22.3 7.39 2.65 1.4 5.5     ●



刀具型号 基本尺寸 齿数 接口形式
刃口直径 刀盘外径 接口尺寸 最大切深 刀盘高度
FM45HN- 450A22R-07-KT 50 59.7 22 3.5 41.2 4 A
663A22R-07-KT 63 72.7 22 3.5 41.2 6 A
780B27R-07-KT 80 89.7 27 3.5 51.2 7 B
8100B32R-07-KT 100 109.7 32 3.5 51.2 8 B
680B27R-09-KT 80 92.1 27 4.5 50 6 B
7100B32R-09-KT 100 112.1 32 4.5 50 7 B
8125C40R-09-KT 125 137.1 40 4.5 63 8 C
10160C40R-09-KT 160 172.1 40 4.5 63 10 C
12200C60R-11-KT 200 217 60 5.5 63 12 C
16250C60R-11-KT 250 267 60 5.5 63 16 C
20315D60R-11-KT 315 332 60 5.5 70 20 D



FM45XN-SERIES



刀片外形 型号 尺寸 (Dimension)mm 牌号
IC S BS RE ARmax KM 252S KM 353S KM 453S KD 154U
XNM/EU070508-WMM 14.5 5 1 0.8 4 ●   ●
XNM/EU070508-WPR 14.5 5 1 0.8 3.2 ● ●
XNM/EU090608-WMM 19.05 5.9 1.2 1.2 5.4 ●   ●
XNM/EU090608-WPR 19.05 5.9 1.2 1.2 5.4 ● ●



刀具型号 基本尺寸 齿数 接口形式
刃口直径 刀盘外径 接口尺寸 最大切深 刀盘高度
FM45XN- 450A22R-07-KT 50 59.7 22 3.5 41.2 4 A
663A22R-07-KT 63 72.7 22 3.5 41.2 6 A
780B27R-07-KT 80 89.7 27 3.5 51.2 7 B
8100B32R-07-KT 100 109.7 32 3.5 51.2 8 B
9125C40R-07-KT 125 137.1 40 4.5 63 9 C
680B27R-09-KT 80 92.1 27 4.5 50 6 B
7100B32R-09-KT 100 112.1 32 4.5 50 7 B
9125C40R-09-KT 125 137.1 40 4.5 63 9 C
10160C40R-09-KT 160 172.1 40 4.5 63 10 C

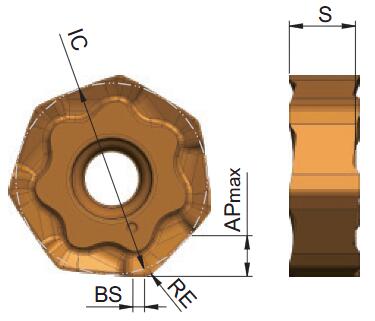

FM45ON-SERIES



刀片外形 型号 尺寸 (Dimension)mm 牌号
IC S BS RE ARmax KM 252S KM 353S KM 453S KD 154U
ONHU050408-PR 12.7 4.41 0 0.8 2.5 ●     ●
ONHU050408-MF 12.7 4.41 0 0.8 2.5   ● ●
ONHU060408-PR 15.88 5.46 0 0.8 3.5 ●     ●
ONHU060408-MR 15.88 5.46 0 0.8 3.5   ● ●
ONHU090520-PR 22 7.39 0 2 5 ●     ●
ONHU090520-PM 22 7.39 0 2 5   ● ●



刀具型号 基本尺寸 齿数 接口形式
刃口直径 刀盘外径 接口尺寸 最大切深 刀盘高度
FM45ON- 450A22R-05-KT 50 57.44 22 2.5 41.2 4 A
868A22R-05-KT 68 75.44 22 2.5 41.2 8 A
880B27R-05-KT 80 87.44 27 2.5 51.2 8 B
663A22R-06-KT 63 72.3 22 3.5 51.2 6 A
780B27R-06-KT 80 89.3 27 3.5 63 7 B
8100B32R-06-KT 100 109.3 32 3.5 50 8 B
9125C40R-06-KT 125 134.3 40 3.5 50 9 C
563A22R-09-KT 63 72.9 22 5 63 5 A
780B27R-09-KT 80 92.9 27 5 63 7 B
8100B32R-09-KT 100 112.9 32 5 63 8 B
9125C40R-09-KT 125 137.9 40 5 63 9 C
10160C40R-09-KT 160 172.9 40 5 63 10 C
12200C60R-09-KT 200 212.9 60 5 63 12 C



FM88SN-SERIES



刀片外形 型号 尺寸 (Dimension)mm 牌号
IC S BS RE ARmax KM 252S KM 353S KM 453S KD 154U
SNMX090408-MF 9.5 4.8 1.0 0.8 4.5   ●
SNMX090412-MF 9.5 4.8 1.0 1.2 4.5   ●
SNMU130508EN-WPM 13.0 5.5 1.2 0.8 6.0   ●
SNHU130610-MM 13.0 6.0  1.2 1.0 6.0   ●



FM45SD-SERIES



刀片外形 型号 尺寸 (Dimension)mm 牌号
IC S a RE KM 252S KM 353S KM 453S KD 154U
SDMT06T208-MF 6.4 2.78 15° 0.8 ●   ●
SDMT06T208-PR 6.4 2.78 15° 0.8   ●   ●
SDMT09T308-MF 9.5 3.97 15° 0.8 ●   ●
SDMT09T308-PR 9.5 3.97 15° 0.8   ●   ●
SDMT120408-MF 12.7 4.76 15° 0.8 ●   ●
SDMT120408-PR 12.7 4.76 15° 0.8   ●   ●

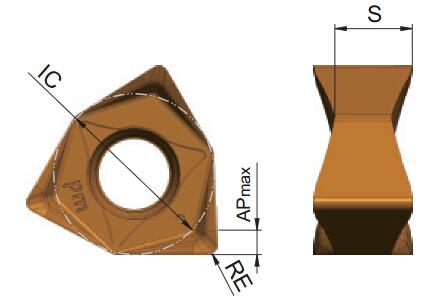

FM90WN-SERIES



刀片外形 型号 尺寸 (Dimension)mm 牌号
IC S RE APmax KM 252S KM 353S KM 453S KD 154U
WNMU080608EN-PM 14.0 6.65 0.8 2
WNMU080608EN-PR 14.0 6.65 0.8 2
6NGU060404R-KM 9.0 4.20 0.4 3
6NGU060408R-KM 9.0 4.20 0.8 3
6NGU090508R-KM 12.7 5.85 0.8 4
6NGU090516R-KM 12.7 5.85 1.6 4



CM00RX-SERIES



刀片外形 型号 尺寸 (Dimension)mm 牌号
IC a S D KM 252S KM 353S KM 453S KD 154U
RPKT10T3MOE-OR 10.0  11 3.97 4.4 ● ●
RPKT10T3MOE-WR 10.0  11 3.97 4.4 ● ●
RPK/MT1204MOE-MR 12.0  11 4.76 4.4 ● ●
RPK/MT1204MOE-MF 12.0  11 4.76 4.4 ● ●
RCKT1606MO 16.0  7 6.35 5.4 ● ●
RDKT2006MO-OH 20.0  15 6.35 6.5 ●   ●



FM90LN-SERIES

刀片外形 型号 尺寸 (Dimension)mm 牌号
L W H RE KM 252S KM 353S KM 453S KD 154U
LNHU130612PNTR-KPR 13.8 10.252 6.65 08 ● ●
LNHU130612PNTR-KPR 13.8 10.252 6.65 12 ● ●
LNHU150908ZNEN-MF 15 13.86 9.5 08 ● ●
LNHU150912ZNEN-MF 15 13.86 9.5 12 ● ●
LNHU150708-KR 15 13.7 7.6 08 ● ●
LNHU150712-KR 15 13.7 7.6 12 ● ●
LNHU150608N-KR 15 9.555 6 08 ● ●
LNHT150612N-KR 15 9.555 6 12 ● ●



FASC-SERIES

刀片外形 型号 尺寸 (Dimension)mm 牌号
L W H RE a KM 252S KM 353S KM 453S KD 154U
CNHX100508-PR 16.0 12.0 6.4 0.8 80 ●   ●
CNHX120508-PR 12.7 11.0 5.4 0.8 80 ●   ●
CNHX160608-PR 10.3 10.3 5.6 0.8 80 ●   ●
LNHU120623-PM 12.7 11.2 6.3 2.3 85 ●   ●
LNHU130630-PM 13.0 11.2 6.7 3.0 85 ●   ●
CNHX120612R-PM 12.7 12.7 6.35 1.2 75 ●   ●
CNHX120612L-PM 12.7 12.7 6.35 1.2 75 ●   ●
ZNHU110-08-WPF 10.6 13.0 6.8 0.8 94 ●   ●
ZNHU140-08-WPF 14 13.0 7.2 0.8 94 ●   ●
LPET140440R-KR 14.5 11.5 4.95 4.0 90 ●   ●
LPET140440L-KR 14.5 11.5 4.95 4.0 90 ●   ●
LNHU150905-4R80 15.87 9.335 5.2 08 // ●     ●
LNHU150905-4T150 15.87 9.335 5.2 // // ●     ●
